產品簡價
容量：20—300KVA
輸入電壓：380V/400/415V 3相5線
輸出電壓：380V/400/415V 3相5線
頻率：50/60Hz

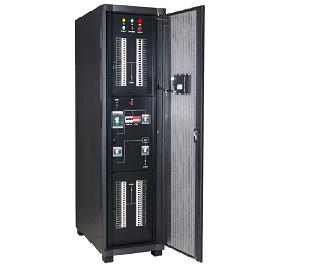

針對當前機房配電容易發生單點故障的現狀，我公司設計了專業的CF—ZPD系列精密配電柜產品，為機房配電的建設和管理帶來了全新的體驗，主要應用于金融、電信、企業、政府等數據中心和機房，容量范圍為20—300 KVA。整個配電系統采用標準19英寸42U產網絡機柜和模塊化結構設計，搭配豐富的選配件，可以根據機房的實際需要，為客戶量身定制個性化的高可靠性配電產品。

特點
本地化智能監控
配備大屏幕彩色液晶顯示屏，隨時查詢各主路和分路電壓、電流、頻率、有功功率、無功功率、KWH、諧波等電力品質狀況，可以實時記錄負載曲線變化情況，以及系統在部分故障時的冗余能力。
實時風險預警
當系統出現任何異常，如果過載、缺相、電壓偏高或偏低等情況，現場聲光報警器立即提醒用戶，同時通過機房監控系統，以短信或電話等方式通知用戶，以便及時采取措施，避免潛在風險。面板可保存3年以上記錄與故障信息，便于用戶分析故障原因，分清責任。
分路電流監測
實時監測各輸出分路的電流，并可分兩段設定分路電流異常的預告警閥值，如對于16A開關，可設定一級報警值為12A，二級報警值為14A。這樣可以預先發現故障或操作隱患，避免局部過載造成的整個機柜設備斷電。
遠程管理能力
提供RS232、RS485及網絡接口，可輕松將精密配電柜納入機房監控系統或動力監控系統，通過遠端計算機在線計算機實時監控，輕松了解機房配電系統運行狀況，便于用戶及早發現安全隱患，規避配電風險。
分路開關狀態偵測（選配）
實時監測各輸出分路開關狀態，對于電流過載等意外狀況造成的開關跳脫能夠快速告警，提高故障排查速度。
熱插拔（選配）
不需要更改任何配電線纜，即可進行取電相位調整，方便調節負載的三相平衡。也可在不斷電的情況下，在線增加輸出分路進行開關更換。
隔離變壓器（選配）
用于改變供電電壓等級和制式，也可以隔離零線干擾，降低零地電壓，達到計算機級接地保護的目的。
EPO/REPO功能（選配）
當出現緊急情況時，可以對其操作以切斷輸入電源，保護人身與財產安全。
避雷器
PPM可以配備防雷模塊，提供高級的防雷和浪涌過電壓保護力。
技術指標
|
項目
|
規格
|
|
功率容量
|
UPS輸出配電柜：100A～630A
UPS輸入/輸出配電柜：20～300Kva
|
|
效率
|
＞97%
|
|
輸出開關
|
10～63A（單相或三相）
|
|
分路開關數
|
21路～84路（單相，標準）/126路（單相，最大）
|
|
LCD顯示
|
大屏幕液晶觸摸顯示屏（中文）
|
|
現場告警方式
|
聲光告警
|
|
監控協議
|
ModBus協議
|
|
通訊接口
|
標配RS485、RS232
選配LAN
|
|
主路監控參數
|
三相電壓、電流、頻率、零序電流、有功功率、無功功率、視在功率、諧波電壓、諧波百分比、諧波有功功率、諧波無功功率、諧波視在功率等
|
|
主路告警項目
|
三相電壓過壓、欠壓、失壓、電壓相序錯誤、缺相、不平衡、三相電流過流、零序過流等
|
|
分路監控參數
|
實際電流、負載百分比、電壓或開關的通斷狀態
|
|
分路告警項目
|
分路過載預警、分路開路報警
|
|
報警干接點
|
可選
|
|
接地/接零形式
|
單獨的地排/零排
|
|
進出線方式
|
上進線或下進線
|
|
雙母線系統
|
可選
|
|
機架式STS
|
可選
|
|
防護等級
|
IP20
|
|
工作溫度
|
-10～+40℃
|
|
工作濕度
|
0～90%
|
|
外形尺寸（寬*深*高）
|
600*1000*2000mm
|
|
符合標準
|
GB7251.1-2005 IEC60439-1
|
|

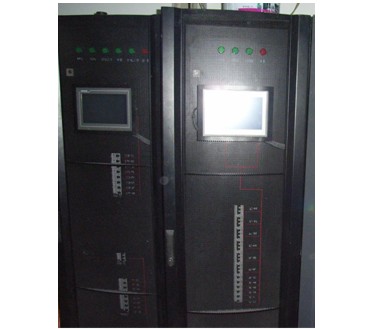

智能化精密交流配電柜
